Микрометры

Основные типы и классификация микрометров

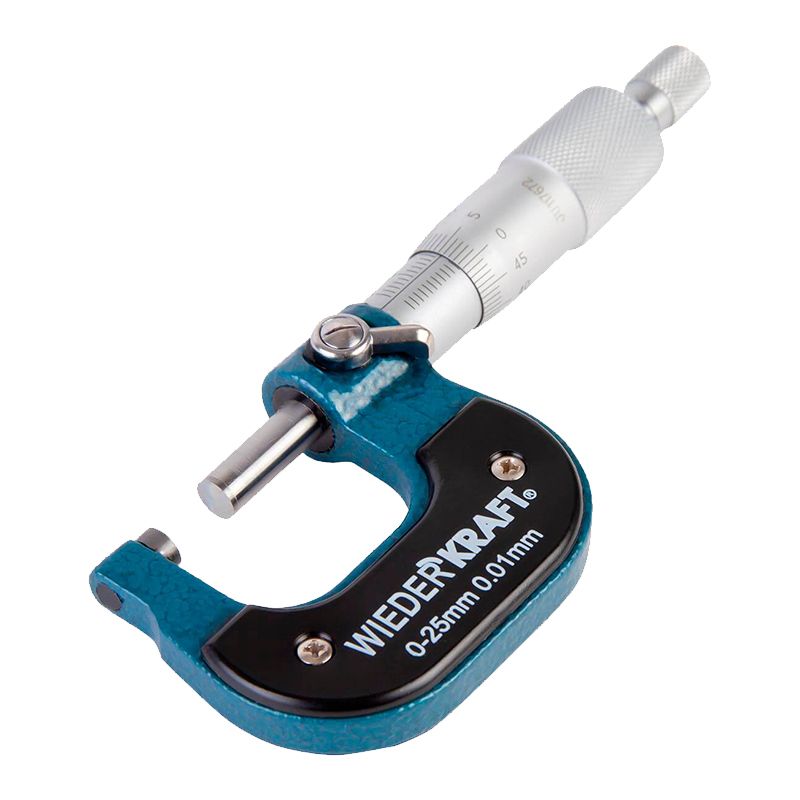

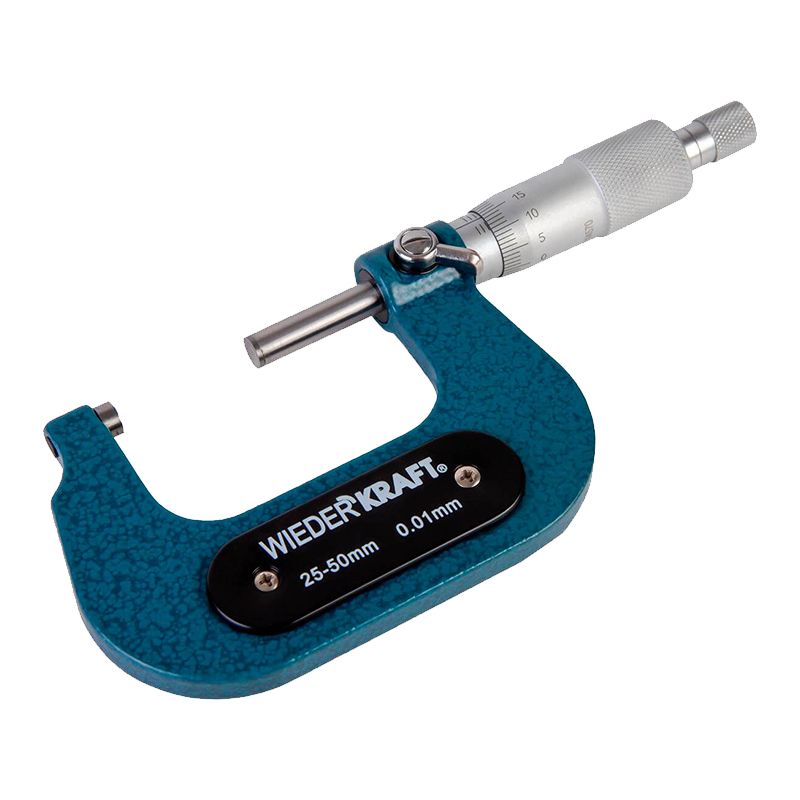

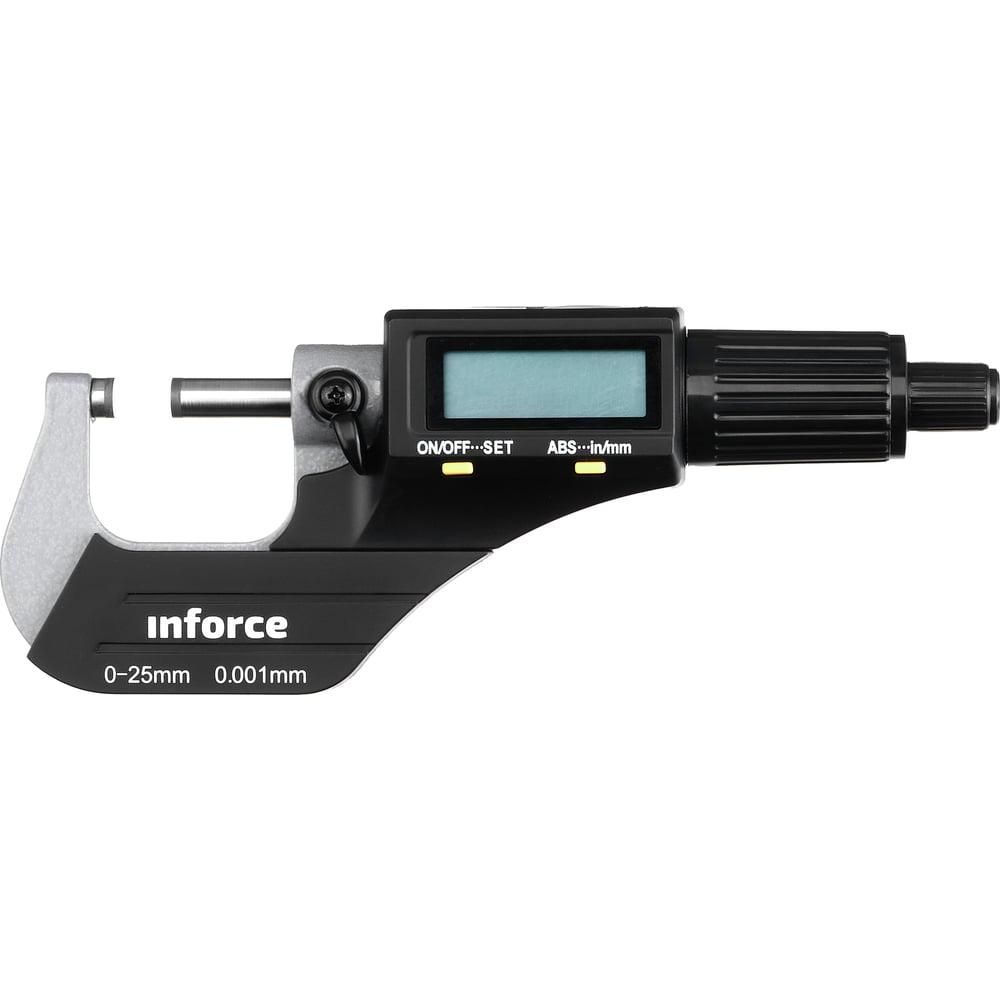

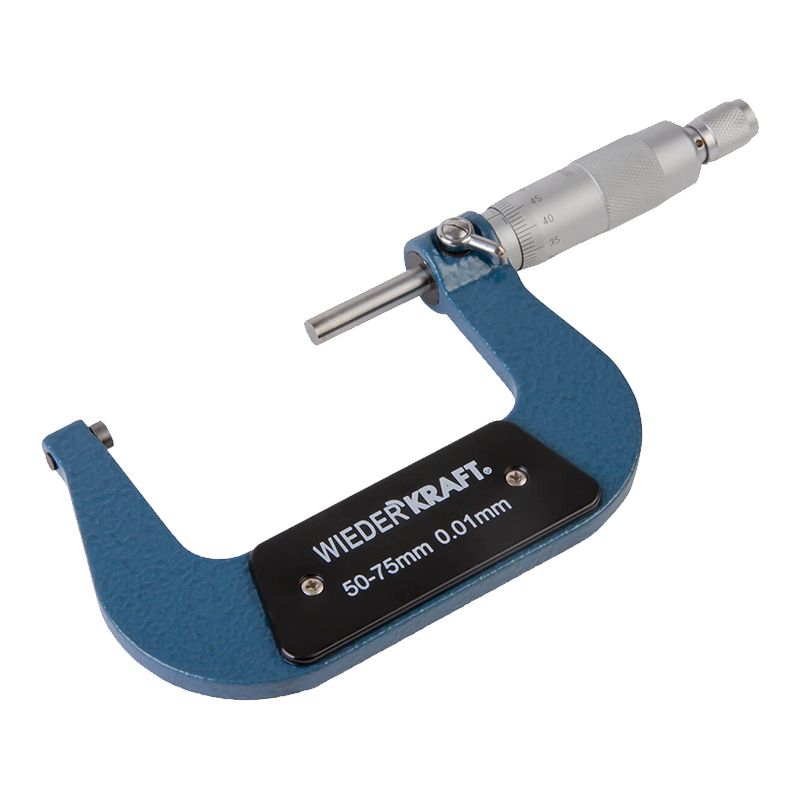

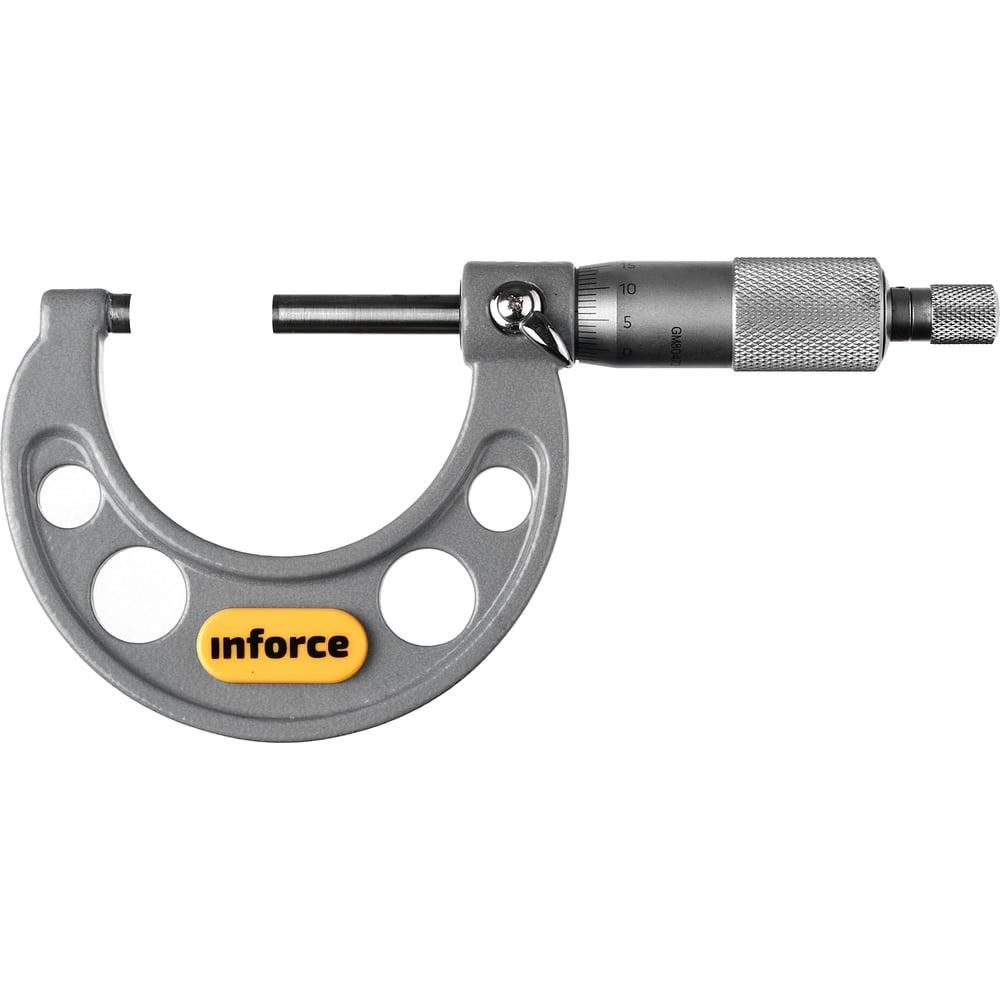

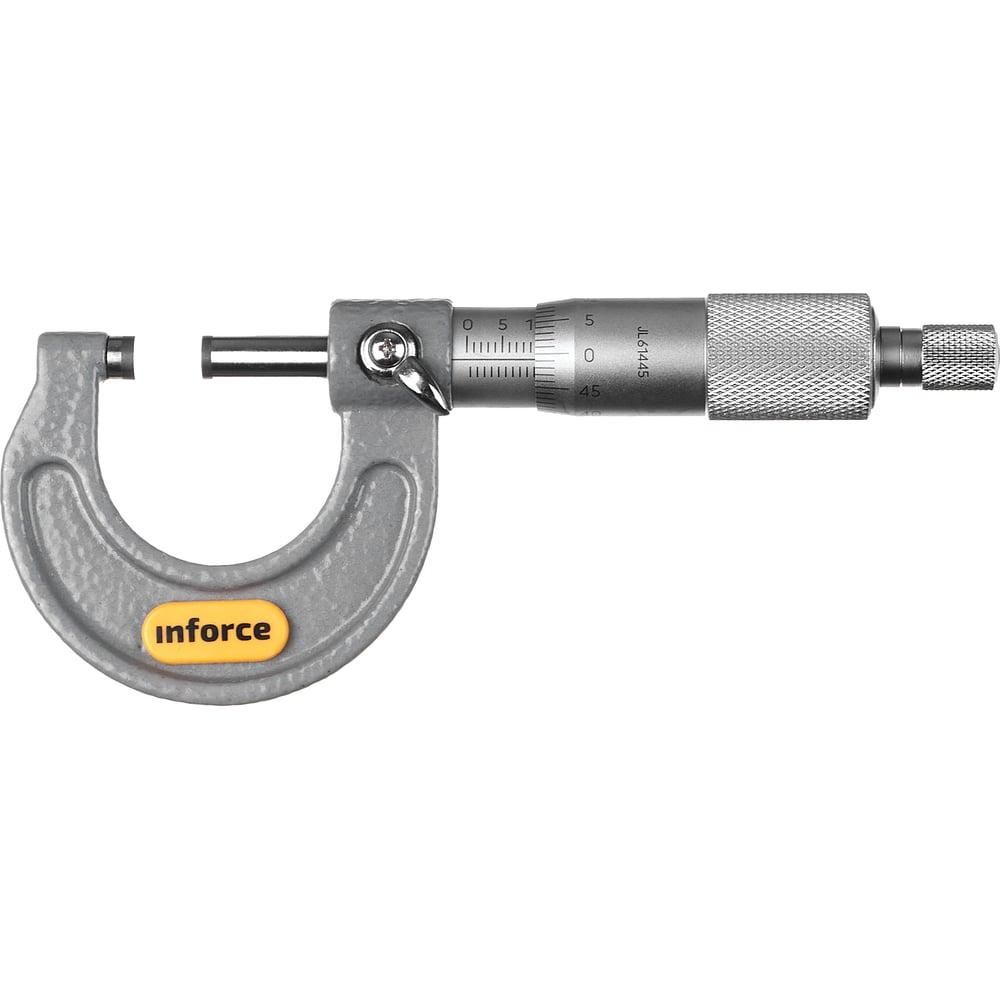

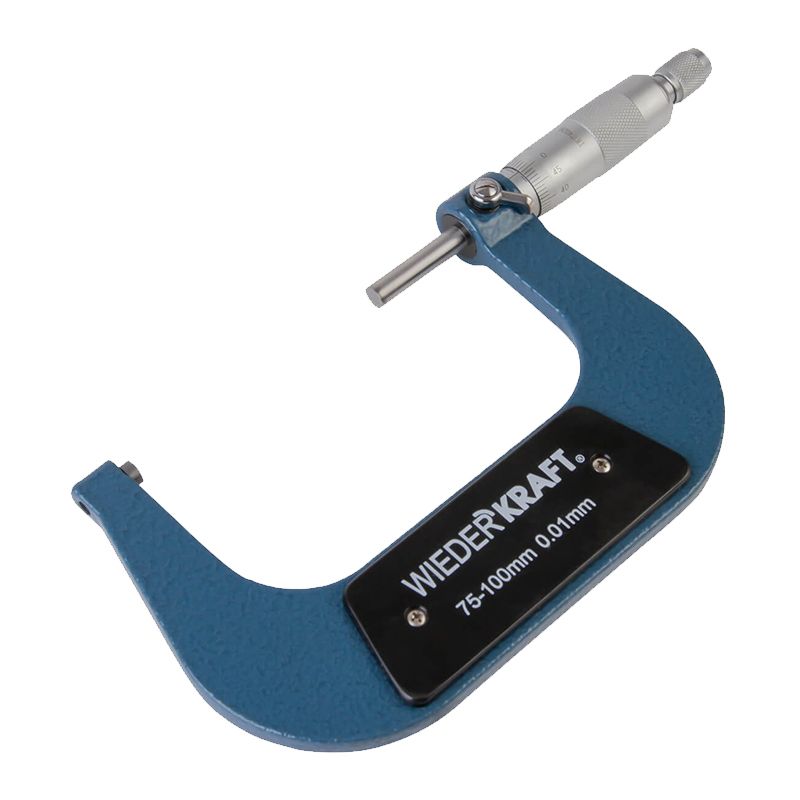

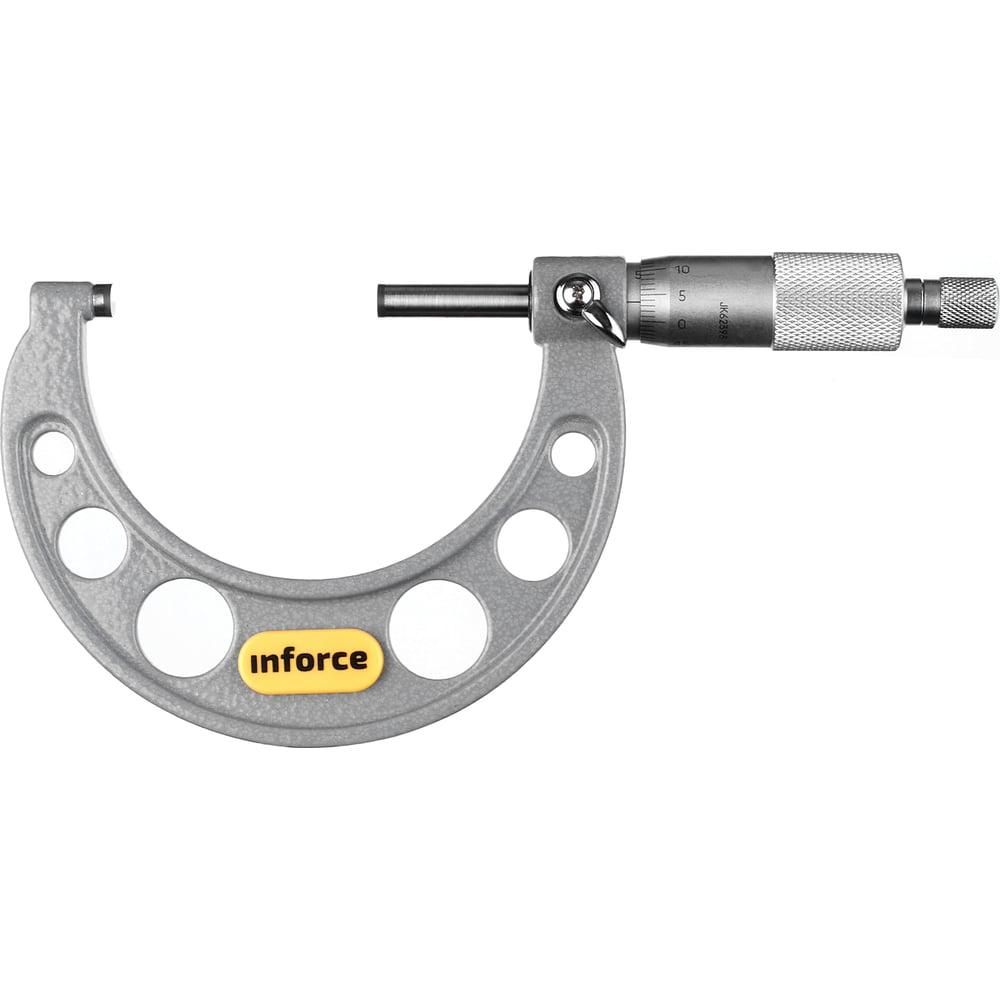

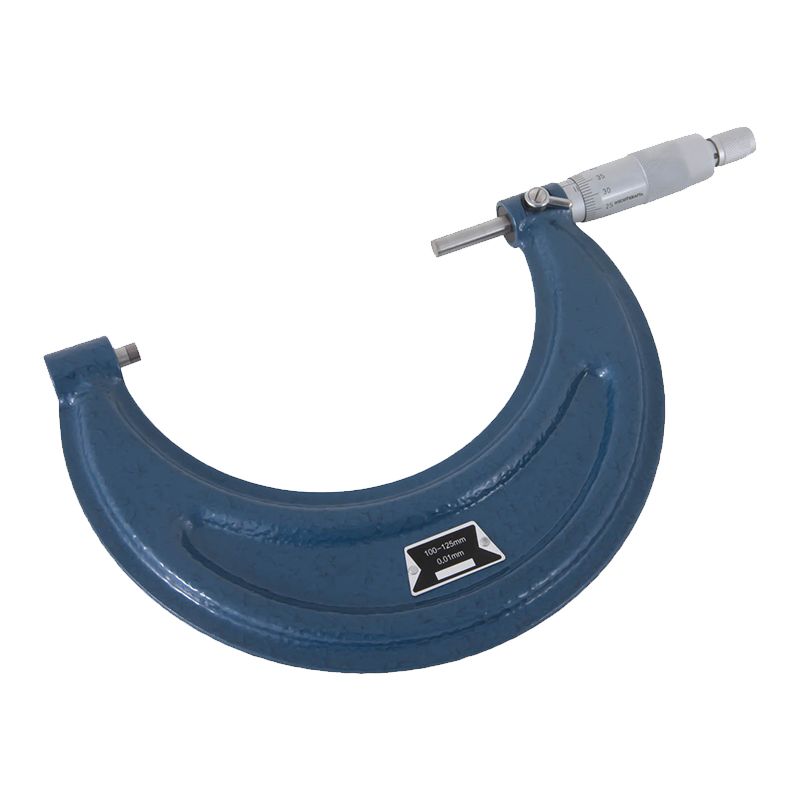

Микрометры классифицируются по назначению на гладкие, резьбовые, зубчатые, листовые согласно ГОСТ 6507-90. Гладкие микрометры с плоскими измерительными поверхностями измеряют наружные размеры 0-25, 25-50, 50-75 мм с ценой деления 0,01 мм и погрешностью ±0,002-0,004 мм. Резьбовые микрометры с коническими вставками контролируют средний диаметр метрической резьбы М6-М60 с шагом 0,5-6 мм согласно ГОСТ 24705-2004. Зубчатые микрометры измеряют толщину зуба эвольвентных зубчатых колес модулем 1-25 мм с точностью ±0,005-0,01 мм. Листовые микрометры с увеличенным зевом 120-150 мм контролируют толщину листовых материалов 0-25 мм. Ведущие производители: российские "Калибр", "ЧИЗ", зарубежные Mitutoyo, Starrett, Mahr, Sylvac. Цифровые микрометры с отсчетным устройством обеспечивают разрешение 0,001 мм, функции обнуления, передачи данных. Специализированные модели включают микрометры для измерения труб, проволоки, толщины покрытий с нониусными шкалами.

Технические характеристики и метрологические параметры

Прецизионные микрометры характеризуются ценой деления основной шкалы 0,5 мм, нониусной шкалы 0,01 мм с погрешностью отсчета ±0,005 мм согласно ГОСТ 6507-90. Измерительное усилие составляет 5-15 Н при использовании трещотки, обеспечивающей постоянное усилие измерения. Диаметр измерительных поверхностей 6,5-20 мм, твердость 58-65 HRC с шероховатостью Ra 0,1-0,2 мкм для минимального износа. Шаг винтовой пары составляет 0,5 мм с классом точности резьбы 4-5h по ГОСТ 16093-2004. Каркас изготавливается из высокопрочного чугуна, легированной стали с коэффициентом линейного расширения 11×10-6 1/°C. Рабочая температура 20±5°C при относительной влажности 30-80% без конденсата. Цифровые модели работают от батарей LR44, SR44 с ресурсом 2000-5000 часов, автоотключением через 5-20 минут. Класс защиты IP54-IP65 обеспечивает работу в условиях повышенной влажности, запыленности производственных помещений.

Области применения в машиностроении и контроле качества

Автомобильная промышленность использует микрометры для контроля размеров поршней, втулок, валов с допусками h6-h7, обеспечивая качество сборки двигателей, трансмиссий. Авиастроение требует микрометры класса точности 0,002 мм для измерения лопаток турбин, деталей шасси с допусками по 5-6 квалитету. Инструментальное производство применяет микрометры для контроля режущего инструмента - сверл, фрез, резцов с точностью ±0,001-0,003 мм. Подшипниковая промышленность использует специализированные микрометры для измерения колец, шариков, роликов класса точности Р5-Р6. Электронная промышленность требует микрометры для контроля толщины печатных плат, корпусов микросхем с точностью ±0,002 мм. Металлургия применяет микрометры для контроля проката - листов, прутков, труб в диапазоне 0,1-100 мм с допусками по ГОСТ. Научные исследования используют образцовые микрометры класса 0,001 мм для калибровки измерительного оборудования, метрологических работ.

Технология поверки и метрологическое обеспечение

Поверка микрометров выполняется с использованием концевых мер длины 1-го разряда класса точности 0,2-0,5 мкм согласно МИ 1918-88. Государственная поверочная схема для средств измерений длины обеспечивает передачу единицы от государственного первичного эталона метра с неопределенностью 1×10-11. Плоскопараллельные концевые меры из закаленной стали, твердого сплава поверяются на оптических компараторах с погрешностью ±0,05-0,1 мкм. Поверка включает контроль нулевого отсчета, показаний в 3-5 точках диапазона, постоянства измерительного усилия трещотки. Температурные условия поверки: 20±1°C при стабилизации в течение 2-4 часов для исключения температурных деформаций. Межповерочный интервал составляет 1 год для рабочих микрометров, 6 месяцев для образцовых приборов интенсивного использования. Внутренняя поверка выполняется ежемесячно концевыми мерами с известными размерами. Автоматизированные поверочные установки обеспечивают контроль до 100 микрометров за смену с документированием результатов.

Преимущества выбора на портале Росиндастри

Маркетплейс объединяет ведущих производителей и поставщиков микрометров с заводскими свидетельствами о поверке, сертификатами соответствия ГОСТ. Поставщики предлагают измерительный инструмент для всех отраслей машиностроения с гарантией 2-5 лет, техническим сопровождением. Покупатели могут сравнить предложения по диапазонам измерений, классам точности, функциональности от российских заводов "Калибр", "ЧИЗ" и мировых лидеров Mitutoyo, Starrett, Mahr. На платформе представлены специализированные микрометры для резьбы, зубчатых колес, листовых материалов с уникальными измерительными поверхностями. Система тендеров позволяет получить максимально выгодные предложения для оснащения контрольно-измерительных лабораторий от 50 тыс. рублей. Интегрированная логистика обеспечивает доставку прецизионного инструмента в заводской упаковке с сохранением заводской настройки нуля. Сервисная поддержка включает периодическую поверку в аккредитованных центрах, ремонт винтовых пар, восстановление измерительных поверхностей притиркой с алмазными пастами.
