Угольники

Основные типы и классификация угольников

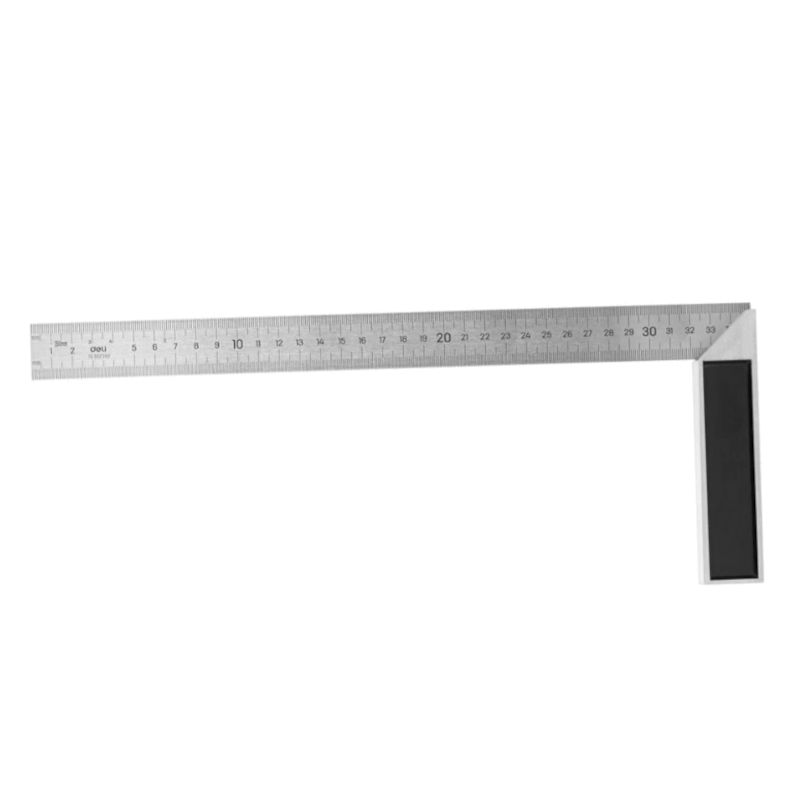

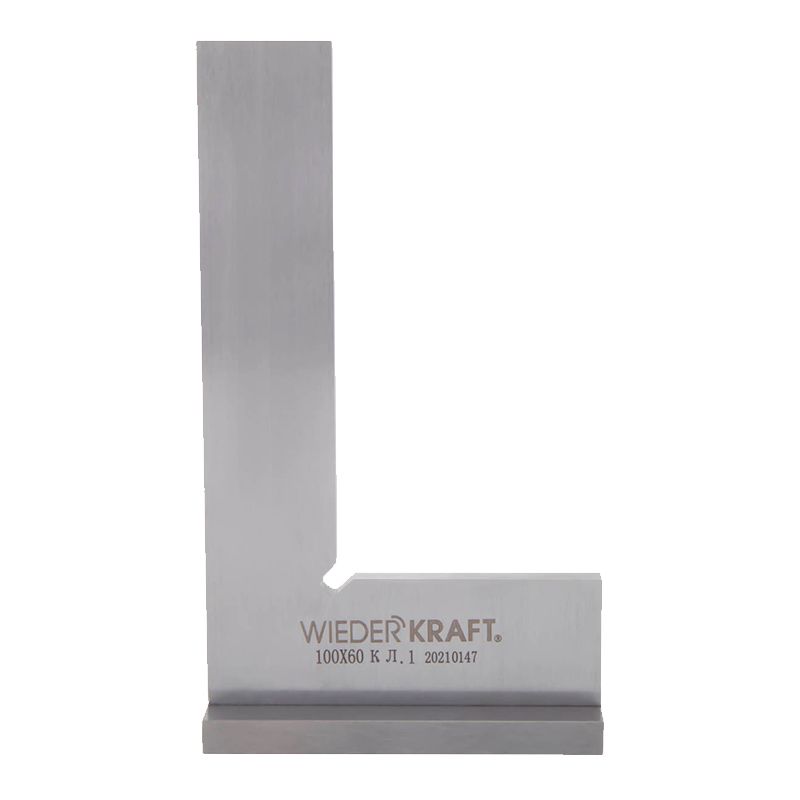

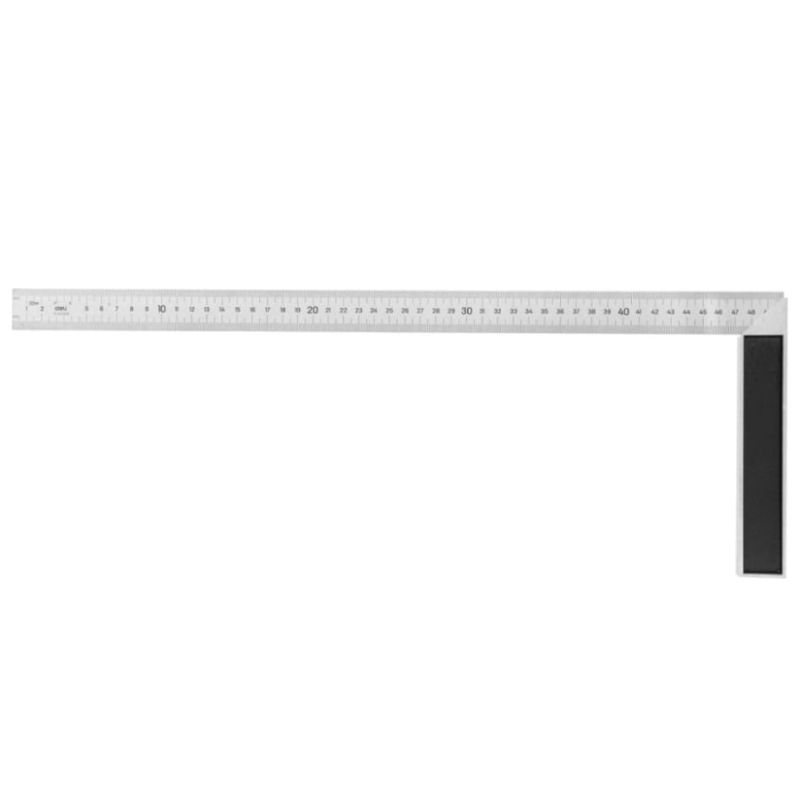

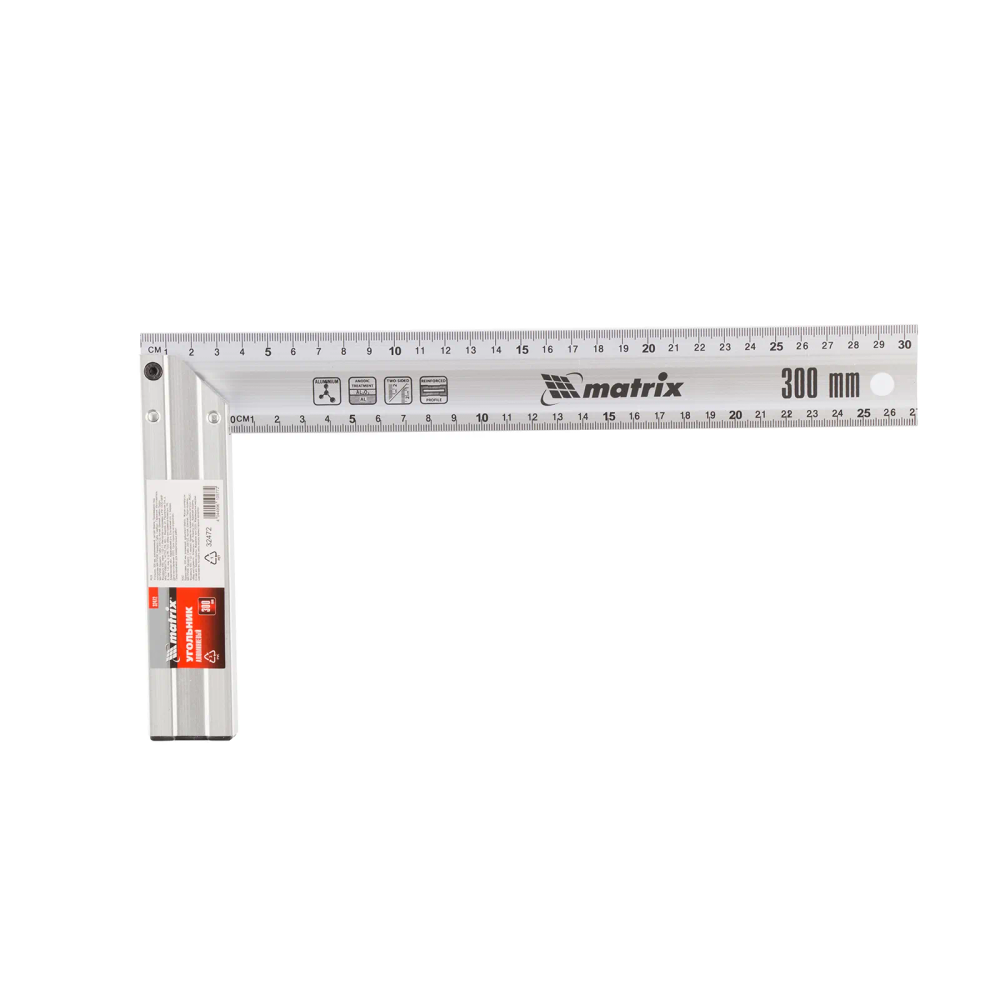

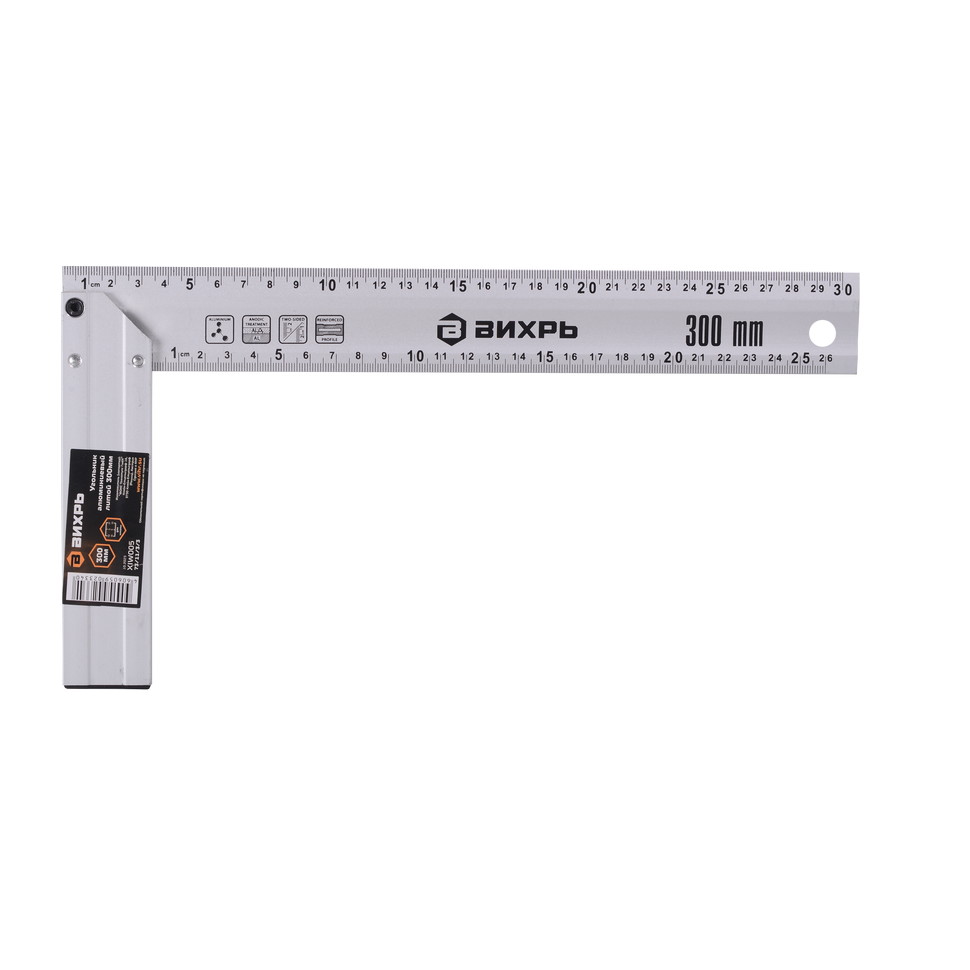

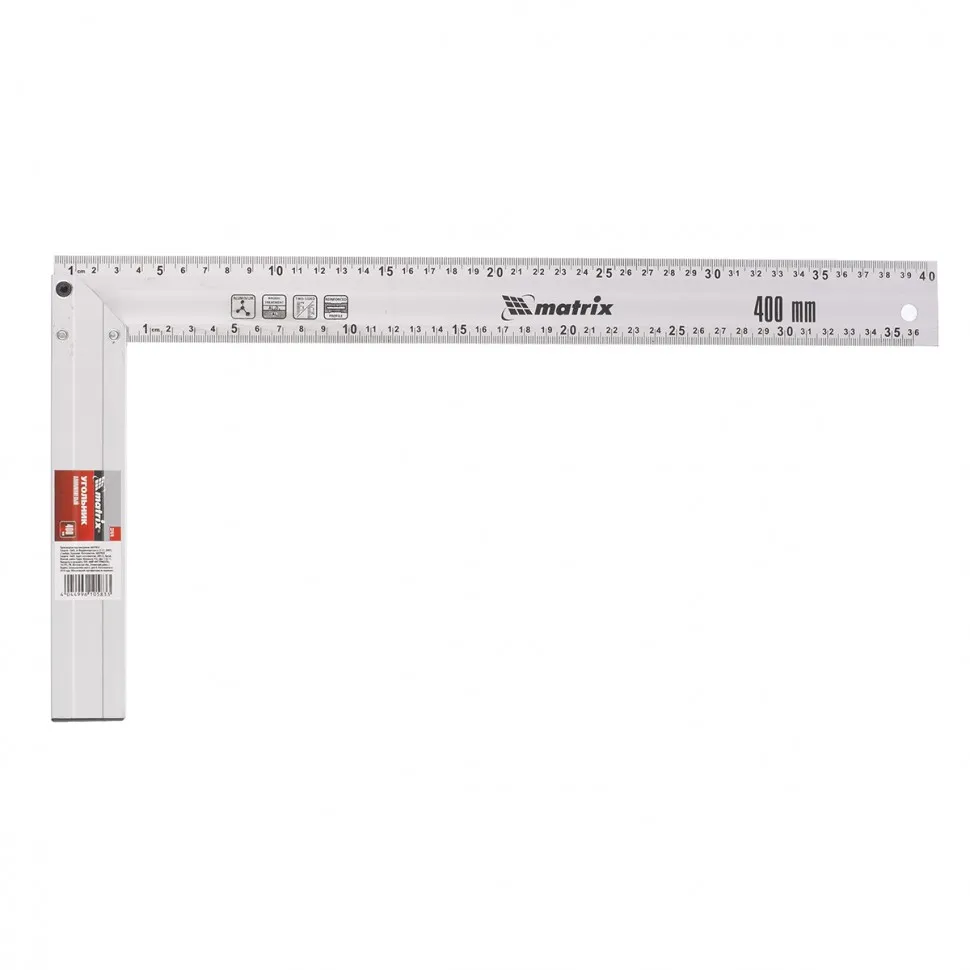

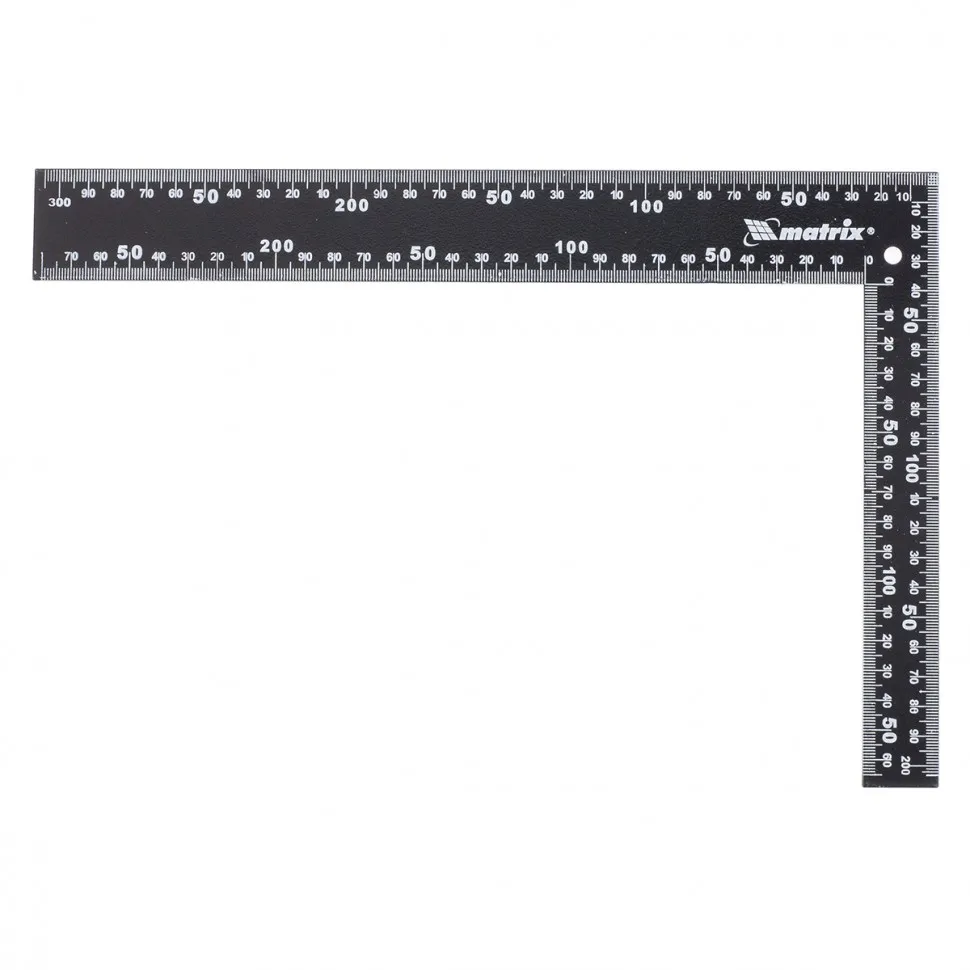

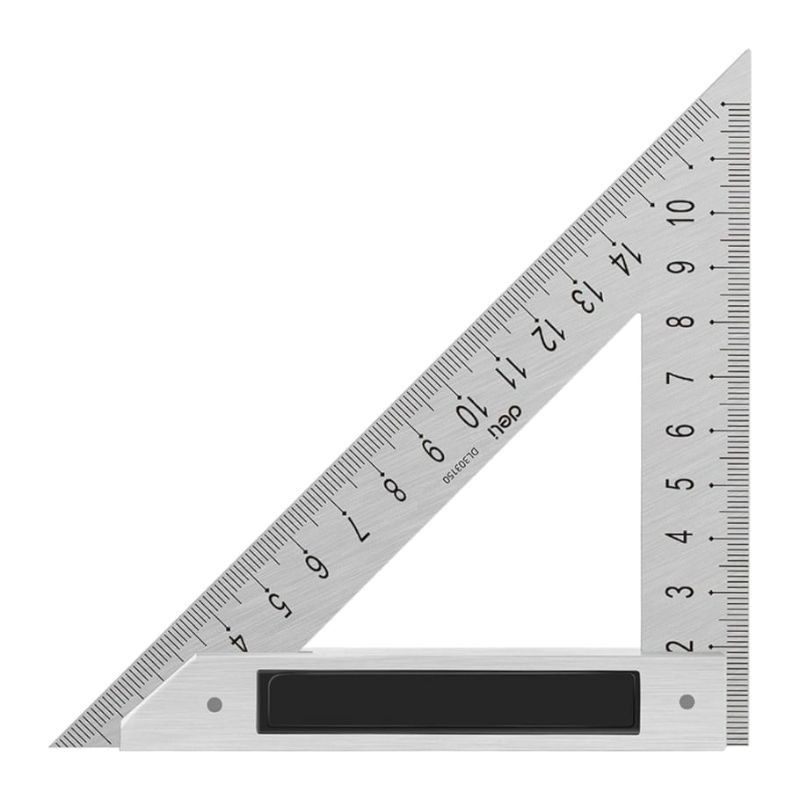

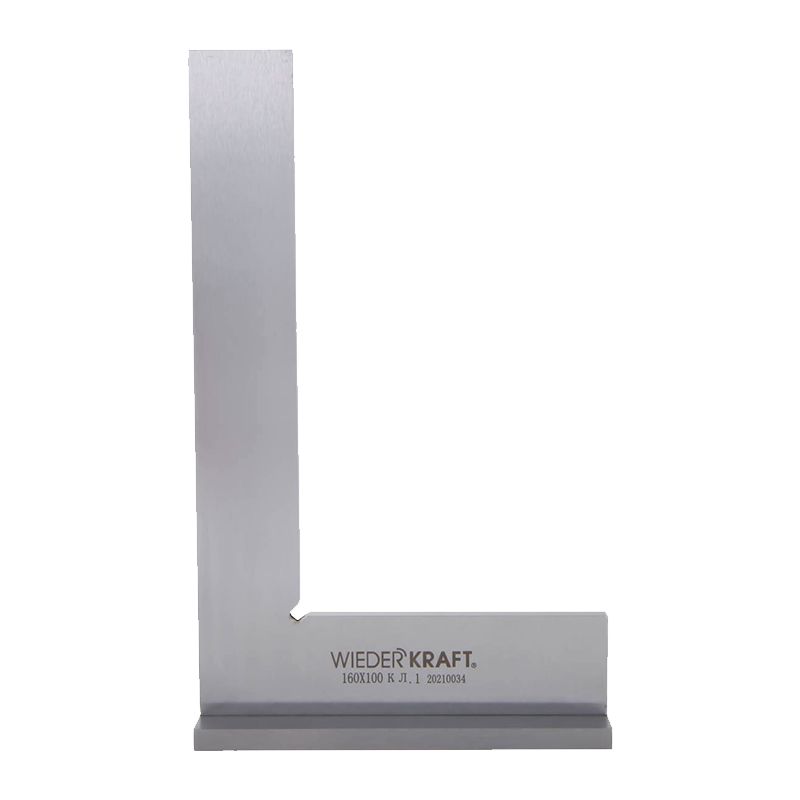

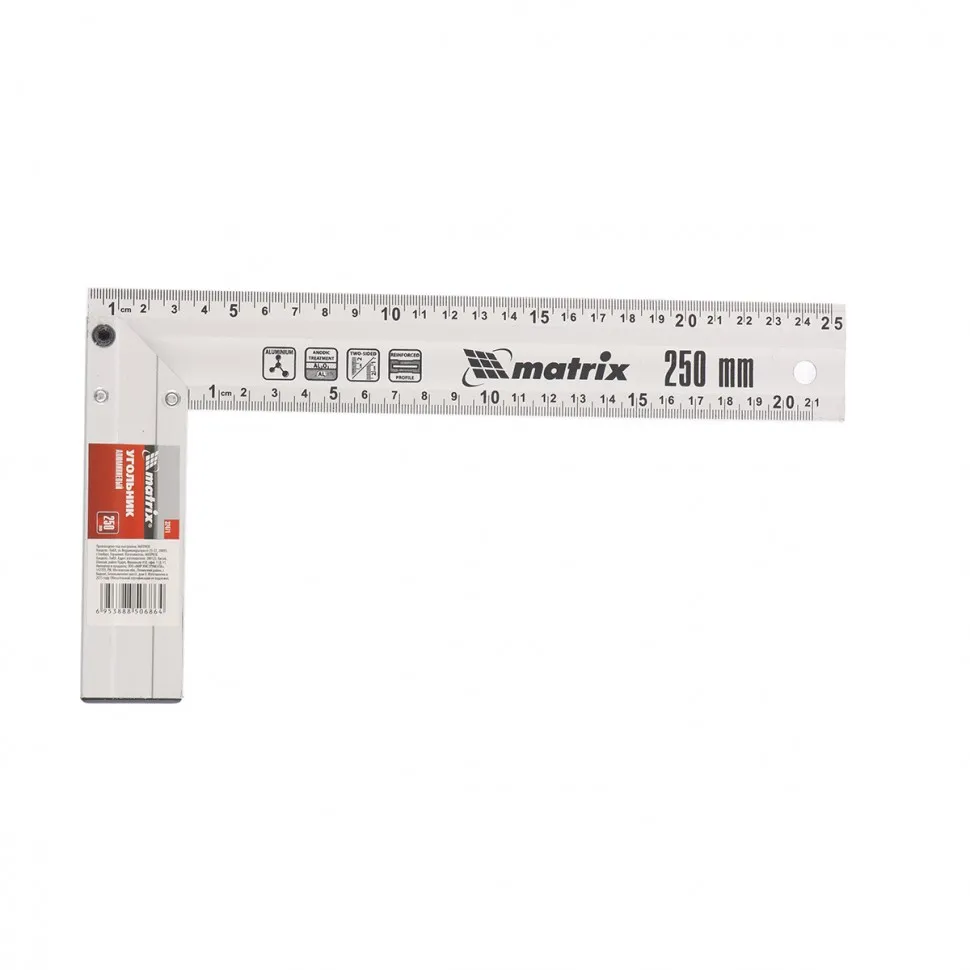

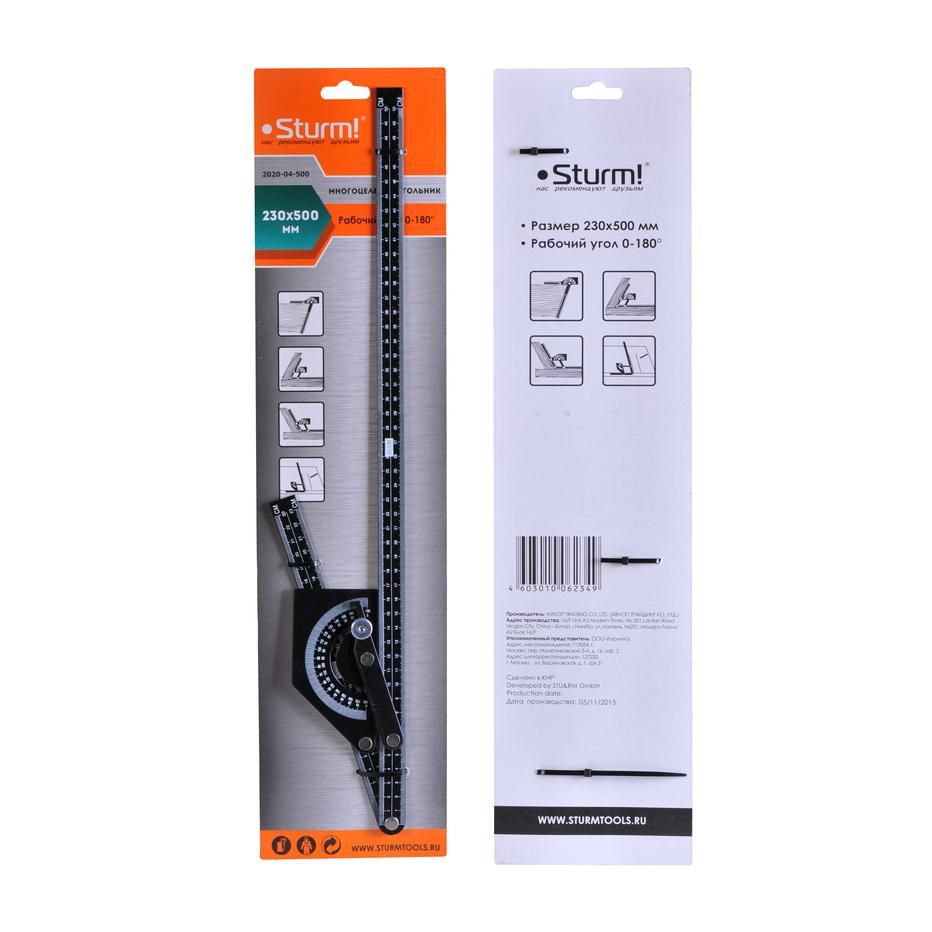

Угольники классифицируются по назначению на слесарные, лекальные, поверочные согласно ГОСТ 3749-77. Слесарные угольники из углеродистой стали имеют размеры 80×50, 120×80, 160×100, 250×160, 400×250 мм с классом точности 2-3 и отклонениями ±0,05-0,2 мм. Лекальные угольники повышенной точности класса 1 обеспечивают отклонения от прямого угла ±0,02-0,05 мм для контроля точных изделий. Поверочные угольники класса 0 с отклонениями ±0,01-0,02 мм используются в метрологии для калибровки измерительного оборудования. Угольники с углом 45° применяются для разметки фасок, косых срезов в слесарном деле. Строительные угольники из алюминия размерами 300×200-600×400 мм контролируют прямые углы в каркасных конструкциях. Ведущие производители: российские "Калибр", "Энергомаш", зарубежные Starrett, Shinwa, Facom. Специализированные угольники для контроля сварных швов имеют вырезы для измерения катетов угловых швов. Регулируемые угольники позволяют устанавливать произвольные углы с точностью ±5-10'.

Технические характеристики и точностные параметры

Прецизионные угольники характеризуются прямолинейностью рабочих кромок с отклонениями 0,005-0,05 мм/100 мм длины согласно ГОСТ 3749-77. Перпендикулярность сторон обеспечивается с точностью ±0,01-0,2 мм в зависимости от класса угольника, его размеров. Толщина полок составляет 3-25 мм при ширине 8-60 мм для обеспечения жесткости, устойчивости при измерениях. Рабочие поверхности шлифуются до шероховатости Ra 0,2-0,8 мкм, закаливаются до твердости 45-55 HRC. Внутренние углы 90° выдерживаются с допуском ±5-30" для класса точности 0-3 соответственно. Материал изготовления - углеродистая сталь У8А, У10А, нержавеющая сталь для коррозионной стойкости. Защитные покрытия включают хромирование, оксидирование для износостойкости рабочих поверхностей. Рабочие температуры -20...+60°C при коэффициенте линейного расширения стали 11×10-6 1/°C. Поверка выполняется на координатно-измерительных машинах, угловых компараторах с погрешностью в 3-5 раз меньше класса точности угольника.

Области применения в производстве и контроле

Машиностроительные предприятия используют слесарные угольники для разметки заготовок, контроля перпендикулярности обработанных поверхностей с допусками ±0,1-0,5 мм. Инструментальное производство применяет лекальные угольники класса 1 для контроля режущего инструмента, приспособлений, штампов с повышенными требованиями точности. Автомобильная промышленность требует угольники для контроля кузовных деталей, элементов подвески, обеспечения геометрии сборочных операций. Авиастроение использует поверочные угольники класса 0 для контроля планера, двигателей с допусками по 5-6 квалитету точности. Строительство применяет строительные угольники для контроля каркасных конструкций, опалубки, разметки фундаментов с точностью ±2-5 мм. Сварочное производство использует специальные угольники для контроля геометрии сварных соединений, измерения катетов угловых швов. Деревообработка требует угольники для контроля мебельных соединений, разметки пазов, шипов с точностью ±0,2-1 мм. Научные исследования применяют образцовые угольники для юстировки измерительного оборудования, калибровки координатных машин.

Технология изготовления и контроля качества

Производство угольников включает штамповку заготовок из холоднокатаной полосы, фрезерование рабочих поверхностей с обеспечением перпендикулярности ±0,01-0,1 мм. Термообработка включает закалку до твердости 45-55 HRC, отпуск для снятия внутренних напряжений, стабилизации размеров. Финишная обработка предусматривает шлифование рабочих кромок с припуском 0,1-0,3 мм, притирку для достижения шероховатости Ra 0,2-0,4 мкм. Контроль геометрических параметров выполняется на координатно-измерительных машинах с погрешностью ±1-2 мкм. Поверка углов 90° производится угловыми мерами, синусными линейками класса точности ±2-5". Маркировка включает класс точности, размеры, товарный знак производителя методом электрохимического травления. Защитные покрытия наносятся гальваническим хромированием толщиной 5-15 мкм, химическим оксидированием для коррозионной стойкости. Упаковка выполняется в индивидуальные футляры с мягкими прокладками для защиты рабочих поверхностей от повреждений.

Преимущества выбора на портале Росиндастри

Маркетплейс объединяет производителей и поставщиков угольников всех типов с заводскими свидетельствами о поверке, сертификатами качества. Поставщики предлагают слесарный и измерительный инструмент для машиностроения, строительства с гарантией 1-5 лет, техническим сопровождением. Покупатели могут сравнить предложения по размерам, классам точности, материалам от российских заводов "Калибр", "Энергомаш" и зарубежных Starrett, Shinwa, Facom. На платформе представлены специализированные угольники для сварки, деревообработки, научных исследований с уникальными характеристиками. Система тендеров позволяет получить выгодные предложения для оснащения производственных участков, лабораторий от 3 тыс. рублей. Интегрированная логистика обеспечивает доставку измерительного инструмента в защитной упаковке с исключением повреждений рабочих кромок. Сервисная поддержка включает периодическую поверку в аккредитованных центрах, восстановление геометрии притиркой, нанесение защитных покрытий для продления срока службы.
