Штангенциркули

Основные типы и классификация штангенциркулей

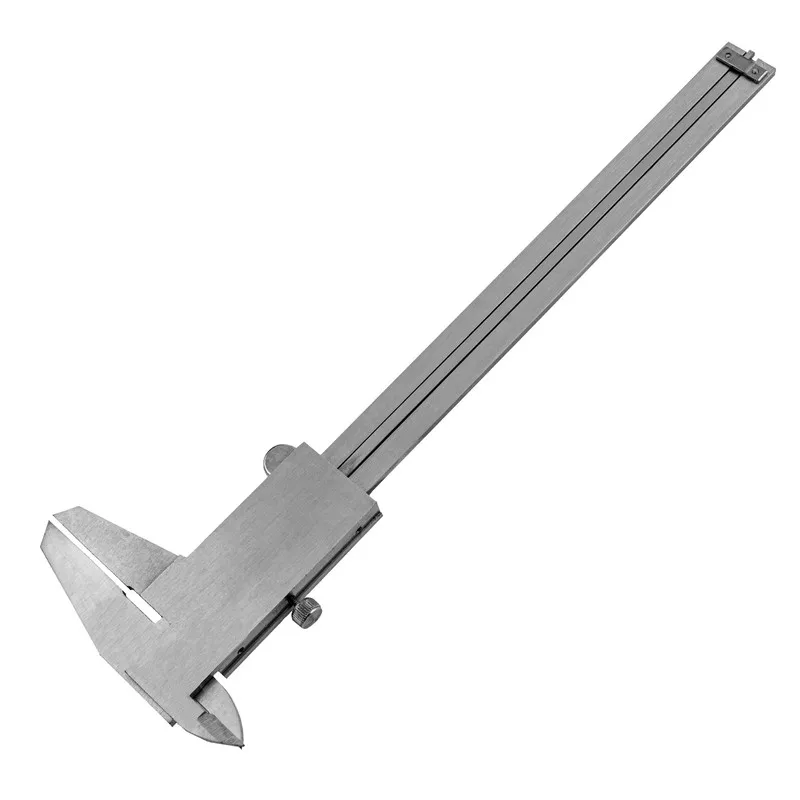

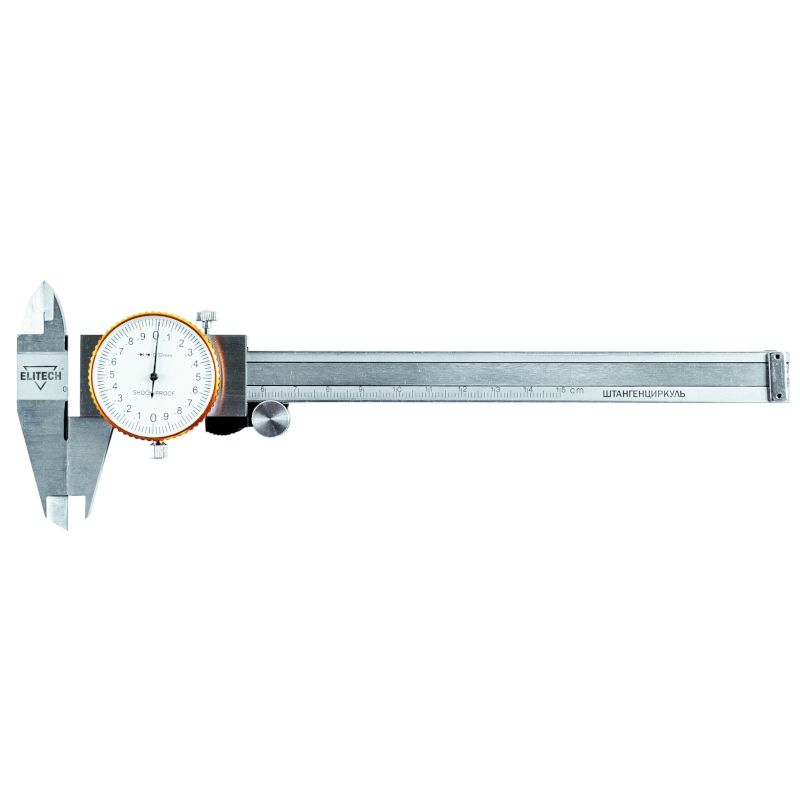

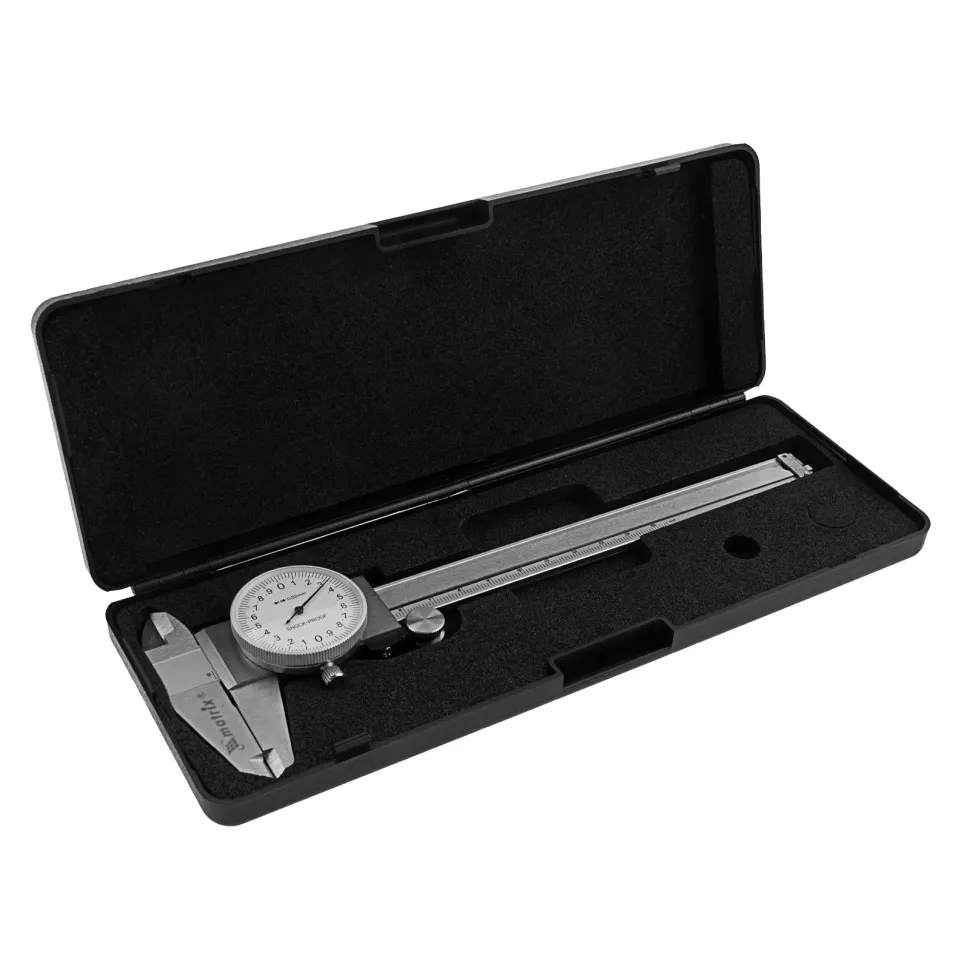

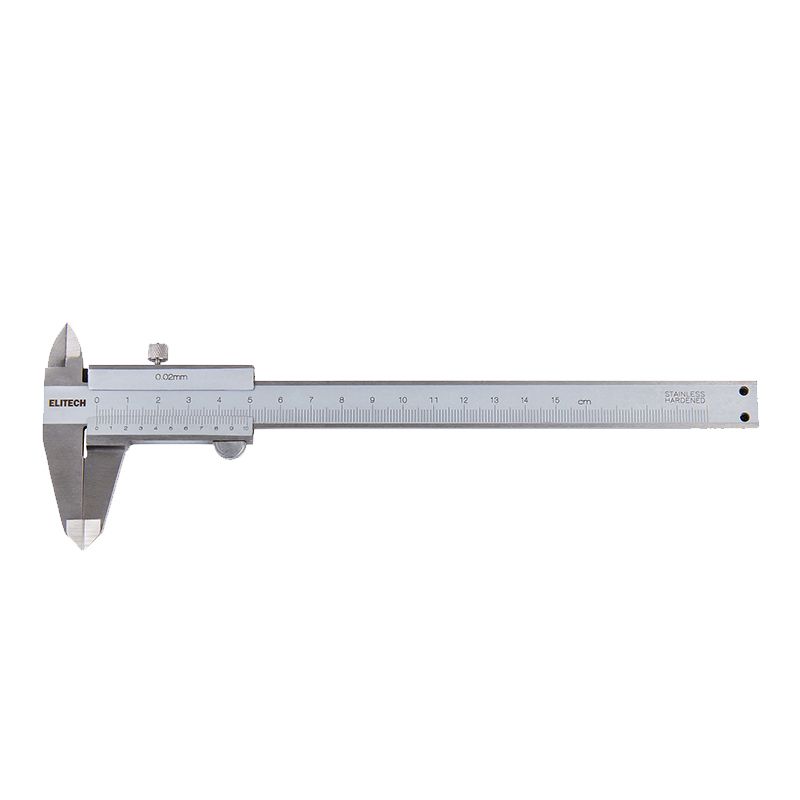

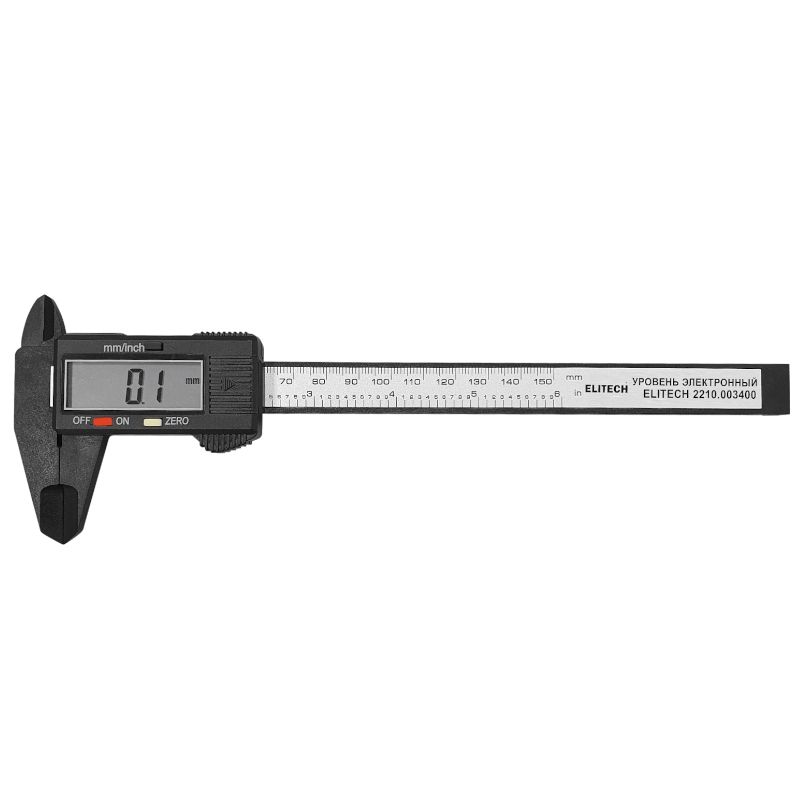

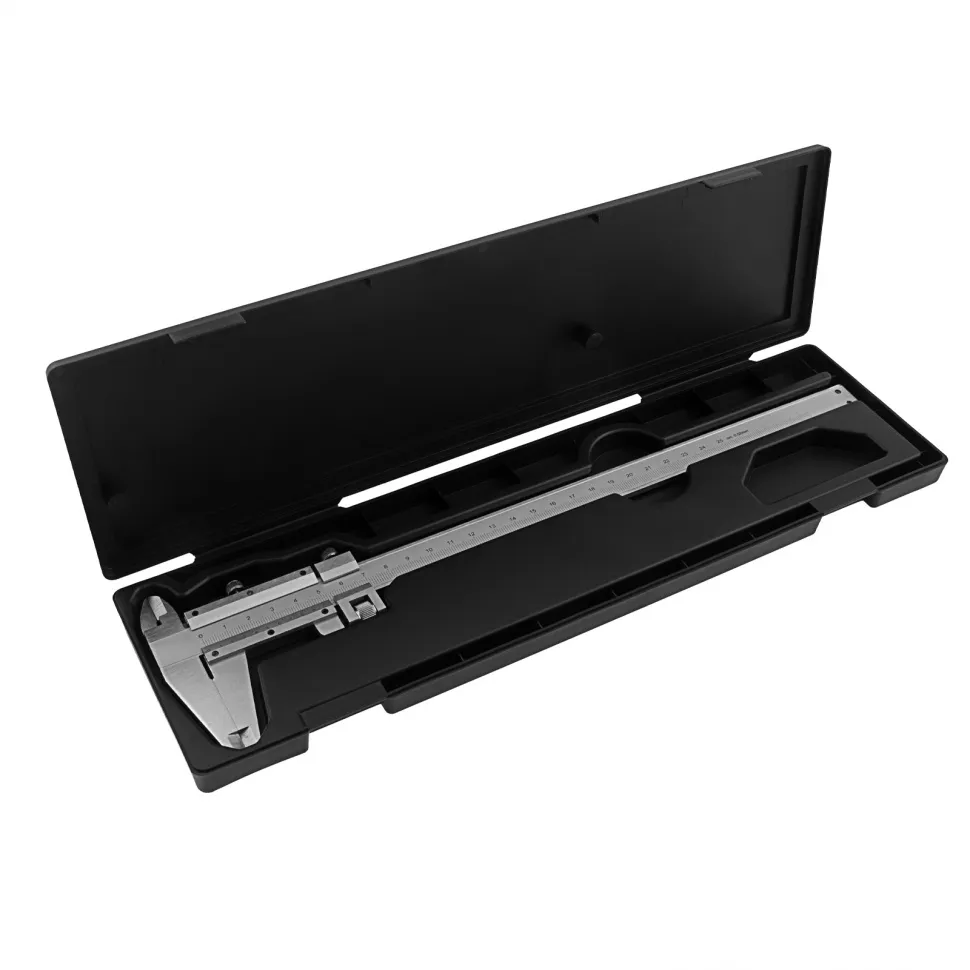

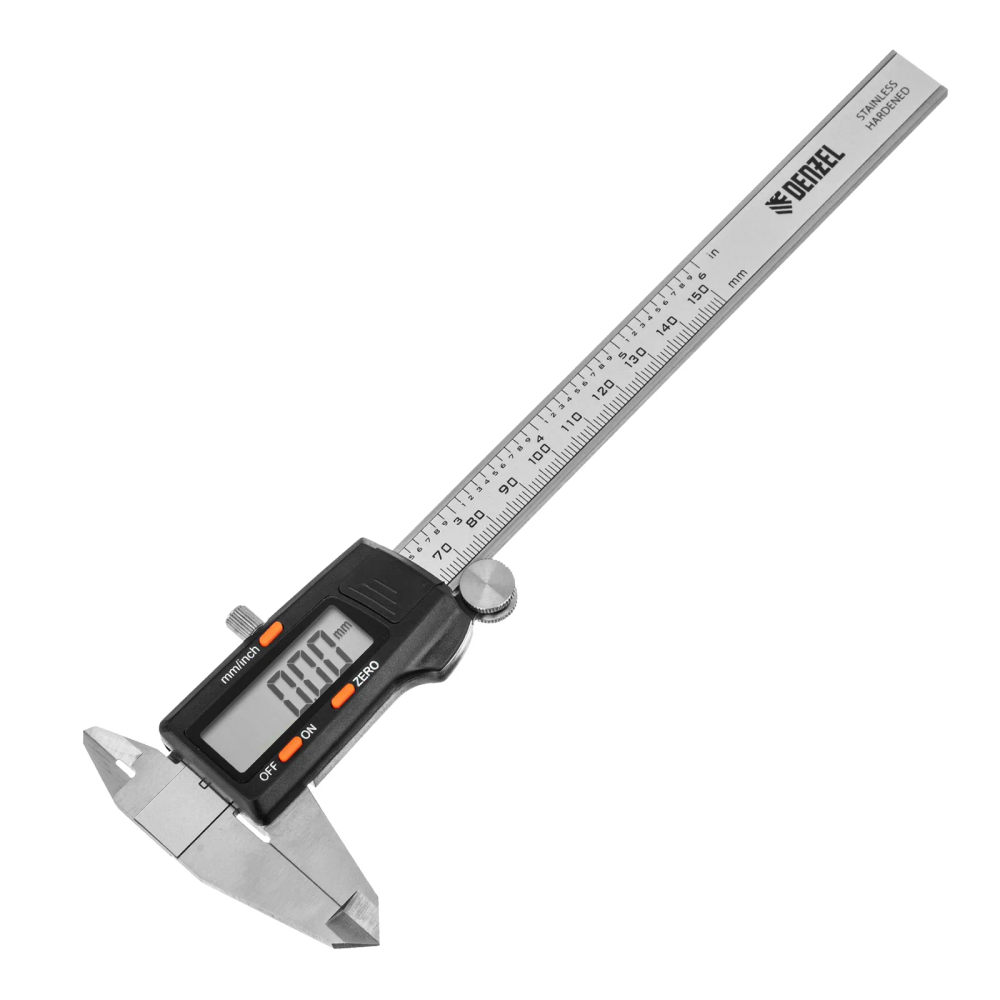

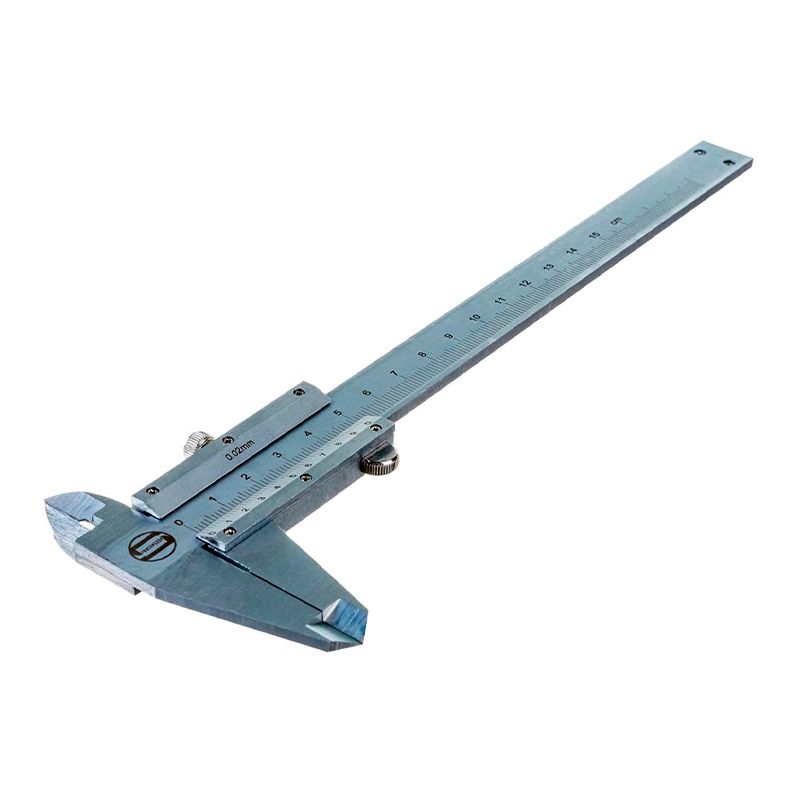

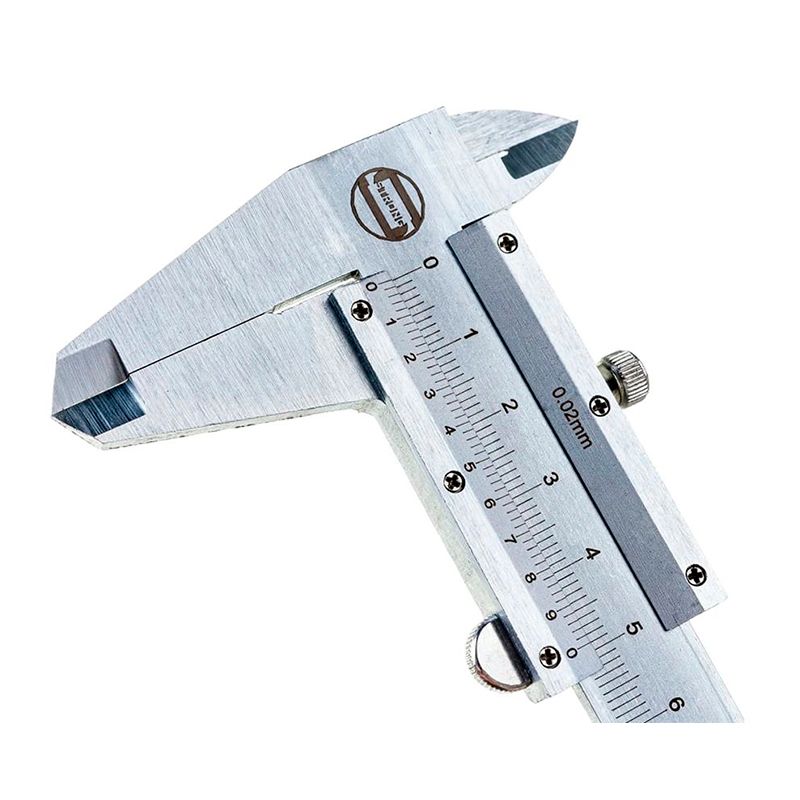

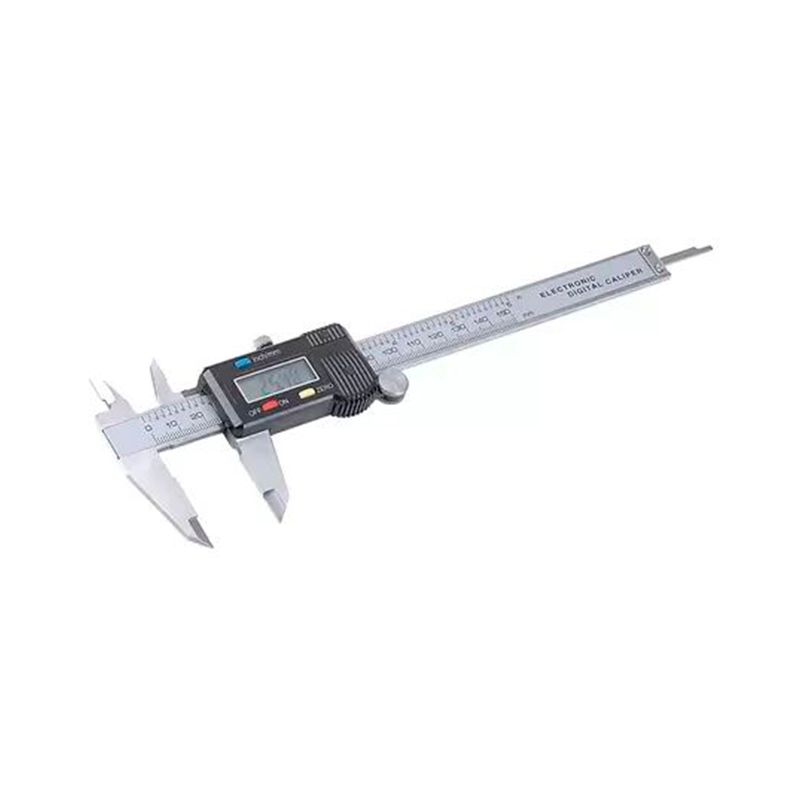

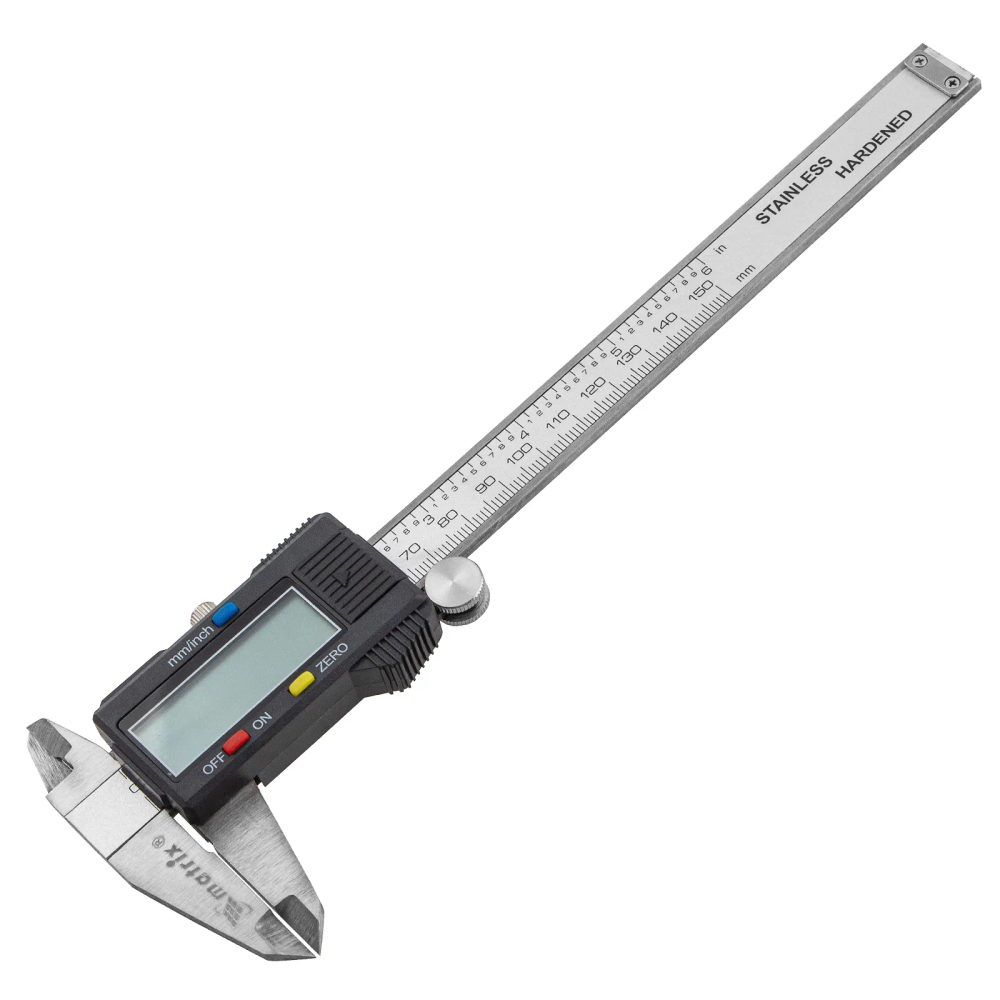

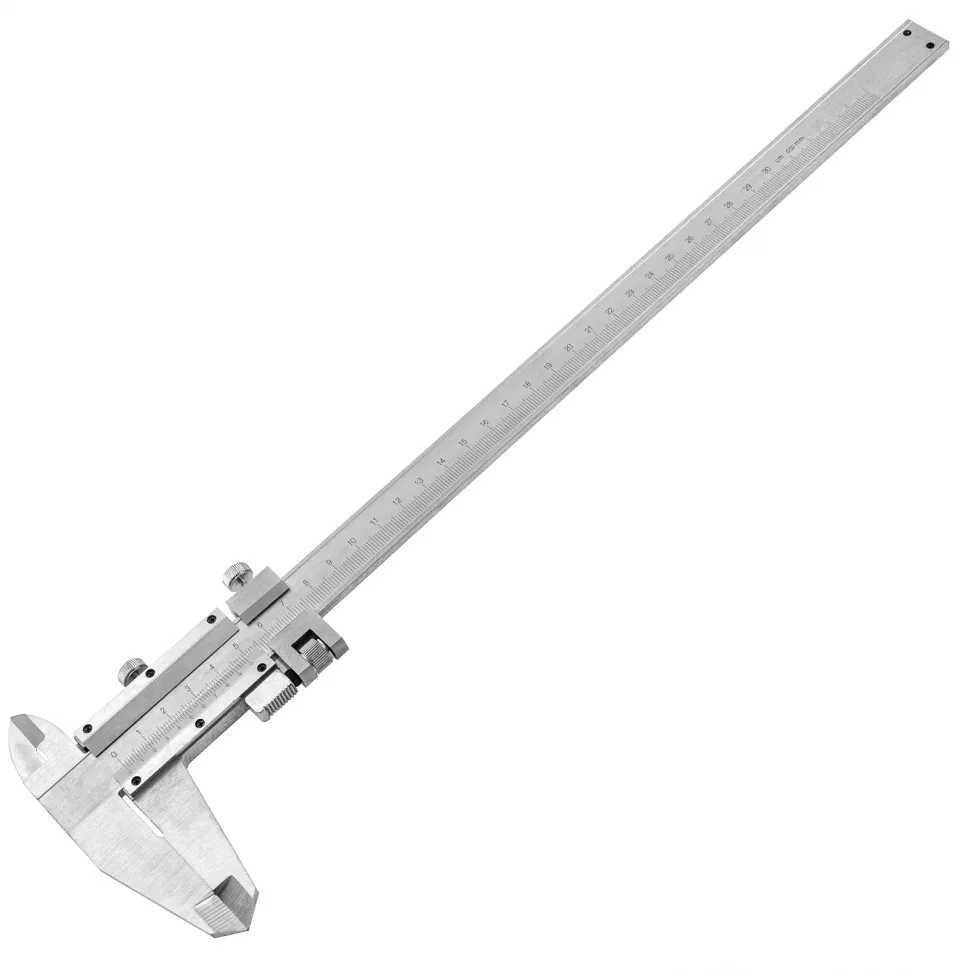

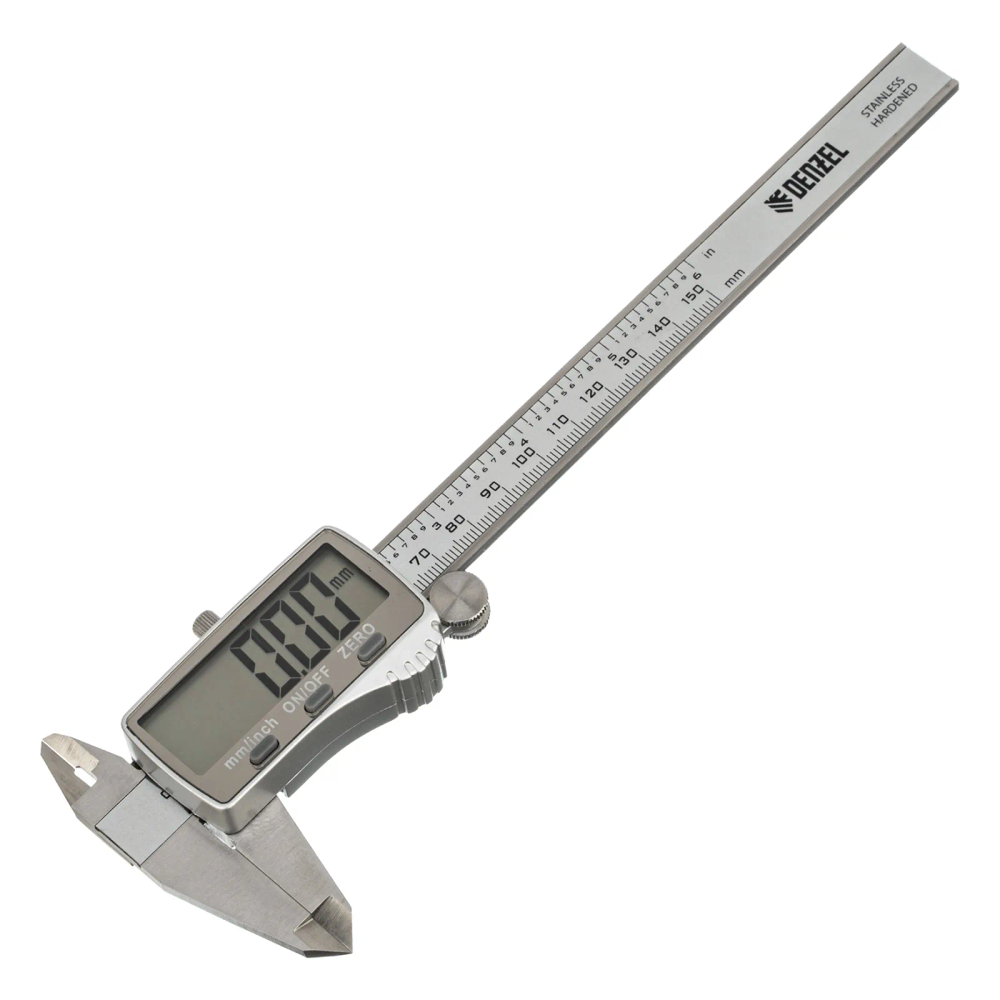

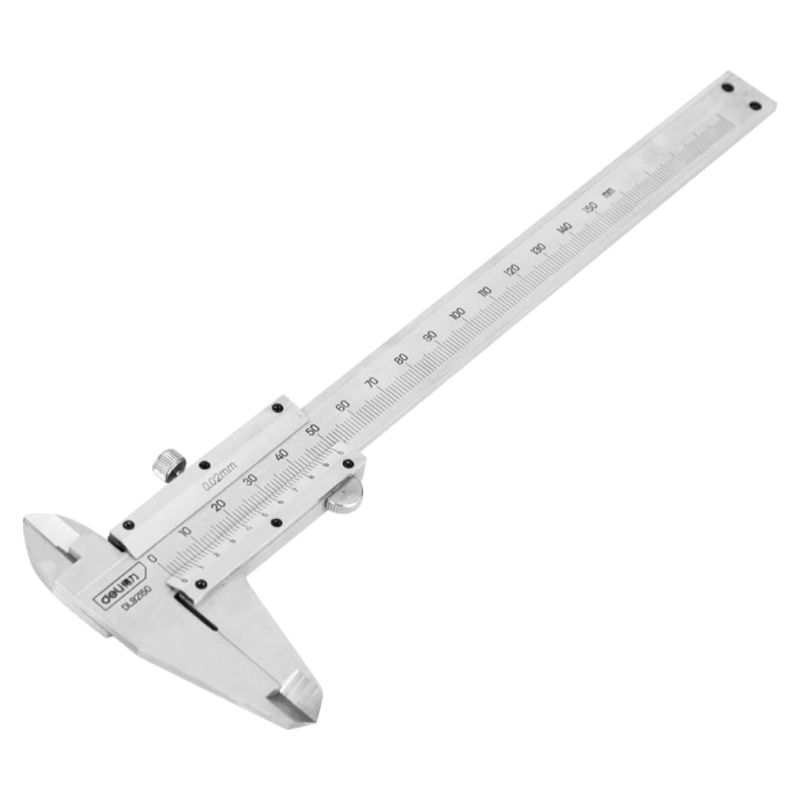

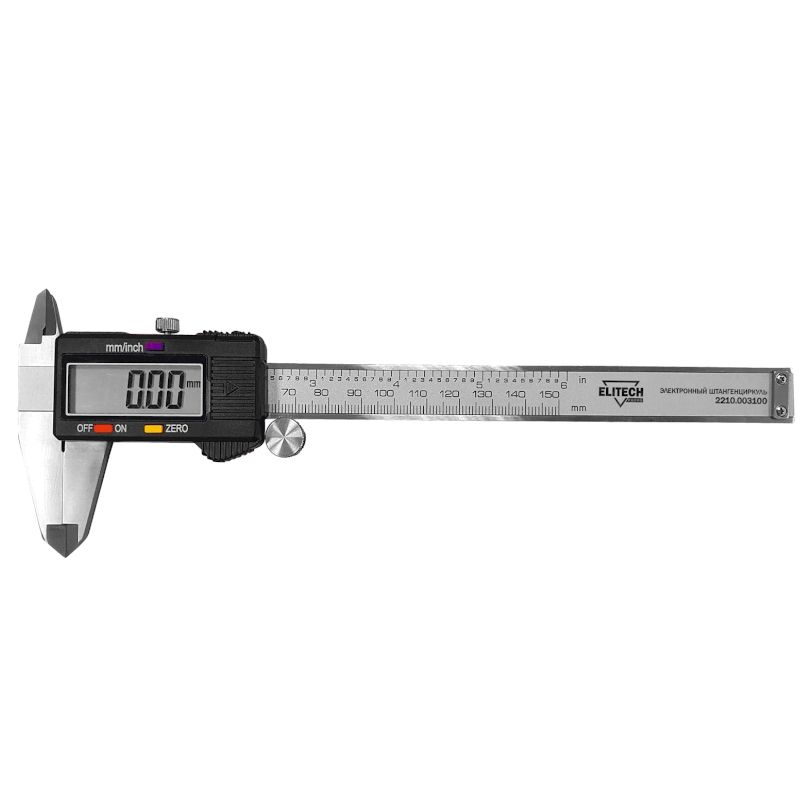

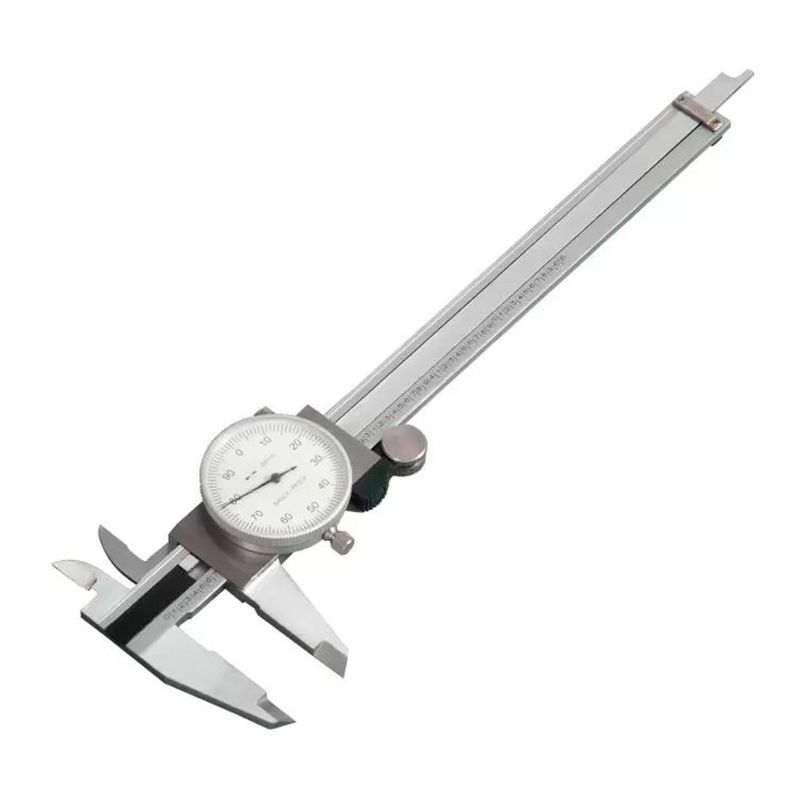

Штангенциркули классифицируются по типу отсчетного устройства на нониусные, стрелочные, цифровые согласно ГОСТ 166-89. Нониусные штангенциркули с ценой деления 0,02-0,1 мм измеряют наружные, внутренние размеры, глубины в диапазонах 0-125, 0-150, 0-200, 0-300 мм с погрешностью ±0,02-0,05 мм. Стрелочные модели с круговой шкалой обеспечивают цену деления 0,01-0,02 мм, быстрый отсчет без интерполяции нониуса. Цифровые штангенциркули с ЖК-дисплеем имеют разрешение 0,01 мм, функции обнуления, переключения дюймы/мм, передачи данных. Специализированные модели включают штангенциркули для измерения труб, тормозных дисков, толщины листов с удлиненными губками. Ведущие производители: российские "Калибр", "ЧИЗ", зарубежные Mitutoyo, Starrett, Mahr, Sylvac. Штангенглубиномеры измеряют глубины отверстий, канавок, уступов с базированием по торцу детали. Штангенрейсмасы с вертикальной стойкой используются для разметки высот, контроля вертикальных размеров на разметочных плитах.

Технические характеристики и метрологические параметры

Прецизионные штангенциркули характеризуются диапазонами измерения 0-1500 мм с ценой деления нониуса 0,02-0,1 мм, погрешностью ±0,02-0,1 мм согласно ГОСТ 166-89. Штанга изготавливается из нержавеющей стали с твердостью 200-250 HB, рейка закаливается до 58-62 HRC для износостойкости. Губки для наружных измерений имеют ножевидную форму с углом заострения 40-60°, радиусом скругления 0,1-0,3 мм. Губки для внутренних измерений выполняются с цилиндрическими поверхностями диаметром 1,5-3 мм. Глубиномерная линейка имеет плоский торец, перпендикулярный оси штанги с отклонением не более 0,02 мм. Нониус содержит 10-50 делений с теоретической ценой деления 0,02-0,1 мм для различных классов точности. Рамка перемещается по штанге с усилием 15-40 Н, фиксируется стопорным винтом. Цифровые модели работают от батарей SR44, LR44 с ресурсом 2000-5000 часов, интерфейсами RS-232, USB для передачи данных. Рабочие температуры -10...+40°C при относительной влажности до 80% без конденсата.

Области применения в машиностроении и контроле качества

Машиностроительные предприятия используют штангенциркули для контроля размеров деталей с допусками 6-12 квалитетов, обеспечивая качество механической обработки. Автомобильная промышленность применяет штангенциркули для контроля поршней, втулок, валов, тормозных дисков с требованиями точности ±0,02-0,05 мм. Авиастроение требует прецизионные штангенциркули класса точности ±0,02 мм для контроля деталей двигателей, планера, шасси. Инструментальное производство использует штангенциркули для контроля режущего инструмента, калибров, приспособлений с повышенными требованиями точности. Подшипниковая промышленность применяет специализированные штангенциркули для измерения колец, сепараторов, контроля биения дорожек качения. Приборостроение требует штангенциркули для контроля корпусов, крышек, валов с размерами 1-300 мм и допусками ±0,01-0,03 мм. Научные исследования используют образцовые штангенциркули класса точности ±0,01 мм для калибровки измерительного оборудования. Ремонтные предприятия применяют штангенциркули для диагностики износа деталей, определения размеров под восстановление.

Технология поверки и метрологическое обеспечение

Поверка штангенциркулей выполняется с использованием концевых мер длины 1-го разряда класса точности 0,2-1 мкм согласно МИ 1604-87. Государственная поверочная схема обеспечивает передачу единицы длины от государственного первичного эталона метра с неопределенностью 1×10-11. Плоскопараллельные концевые меры из закаленной стали, твердого сплава поверяются на интерференционных компараторах с погрешностью ±0,05-0,1 мкм. Поверка включает контроль нулевого отсчета, показаний в 5-10 точках диапазона, постоянства показаний при многократных измерениях. Контроль параллельности губок выполняется щупами толщиной 0,03-0,1 мм по всей длине рабочих поверхностей. Температурные условия поверки 20±1°C при стабилизации штангенциркуля в течение 2-4 часов. Межповерочный интервал составляет 1 год для рабочих штангенциркулей, 6 месяцев для образцовых приборов ответственного применения. Внутренняя поверка выполняется ежемесячно концевыми мерами с аттестованными размерами. Автоматизированные поверочные установки обеспечивают контроль 100-200 штангенциркулей за смену с электронным протоколированием результатов.

Преимущества выбора на портале Росиндастри

Маркетплейс объединяет ведущих производителей и поставщиков штангенциркулей с заводскими свидетельствами о поверке, сертификатами соответствия ГОСТ. Поставщики предлагают измерительный инструмент для всех отраслей машиностроения с гарантией 2-5 лет, техническим сопровождением. Покупатели могут сравнить предложения по диапазонам измерений, классам точности, функциональности от российских заводов "Калибр", "ЧИЗ" и мировых лидеров Mitutoyo, Starrett, Mahr. На платформе представлены специализированные штангенциркули для труб, тормозных дисков, толщиномеры с уникальными измерительными поверхностями. Система тендеров позволяет получить максимально выгодные предложения для оснащения контрольно-измерительных лабораторий от 20 тыс. рублей. Интегрированная логистика обеспечивает доставку прецизионного инструмента в заводской упаковке с сохранением заводской настройки нуля, защитой от повреждений. Сервисная поддержка включает периодическую поверку в аккредитованных центрах, регулировку нулевого отсчета, восстановление рабочих поверхностей губок притиркой с алмазными пастами.
